海底光缆是如何工作的？

海底光缆是如何工作的？

海底光缆是利用光纤传输数据的一种方式，它是一个复杂的传输系统，而不仅仅是单纯的光纤。

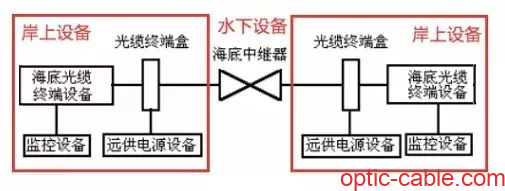

海底光缆系统由两部分组成：水下设备和岸上设备。

水下设备

主要包括光缆、光放大器/中继器和水下分支单元。

中继器是干嘛用的呢？

众所周知，尽管光纤具有快速传输速度和大带宽的优势，但信号在传送过程中会受到衰减的影响，因此光纤的传输距离是有限的。

所以，为了实现长距离传输，需要在中间加中继器（信号放大器）。

显然，中继器的尺寸比海底光缆大得多，这限制了海底光缆中纤芯的数量。光缆中的纤芯数量与中继器的规模成正比，同时也增加了对供电的需求。

另外，海底光缆通常包含多对光纤。举例来说，谷歌在2016年6月铺设了一条被称为史上最快的海底光缆，其连接美国俄勒冈州和日本千叶县和三重县，全长9000公里。该光缆的纤芯由6对光纤组成，总容量为60Tb/s（每对纤芯为100Gb/s，共100个波长）。

岸上设备

光缆系统主要包括光缆终端设备、远供电源设备、线路监测设备、网络管理设备和海洋接地装置等多种设备组成。

光缆终端设备负责处理、发送和接收信号，确保光纤传输的可靠性和稳定性。

线路监测设备用于实时监测光缆系统的运行状态，包括告警监控和故障定位等功能，以保证系统的正常运行和快速排除故障。

其他设备如远供电源设备用于为光缆系统提供稳定的供电，网络管理设备用于对光缆网络进行监管和管理，海洋接地装置用于确保光缆系统的安全接地。

这些设备共同协作，构成了完整的海底光缆传输系统，实现高速、稳定的数据传输。

我们一起看看岸上设备部分。首先是远端电源设备。

远供电源设备是干嘛用的呢？

刚才说到，为了实现长距离传输，需要在中间加中继器（信号放大器）。而中继器，是需要用电的。所以，就要用到“远供电源设备”。

如上图所示，海底光缆系统在两端的陆地上配置了远供电源设备。它通过海底光缆上的远供导体，向海底中继器馈电，从而解决供电的问题。

这个供电采用的是高电压、低电流的直流供电，供电电流1安培左右，可供电电压可高达几千伏。

所以说，如果你看到海底光缆的话，最好离远一点。

供电几千伏的电压的电源机房到底长什么样？

这个蓝色机柜里面实际上是由直流变换器组成，每一个变换器提供几千伏直流电，且是N+1备份的。

当然，和所有的电源机房一样，一定有电池备份，断电时切换到电池电源。

还有硕大无比的柴油发电机。

再去看看线路终端设备机房。

海底光缆上岸后，是从这里冒出地面，接入陆地终端设备的（如下图）。

这些黄色光缆接入到各种配线架。这些配线架实现对海底光缆线路的连接、分配和调度，并通过配线架连接到运营商的传输终端设备。

通过传输设备，再连接到各大数据中心。

也就是说，这里就是互联网的出/入海口。
